近端风墙- CLF＜0.15，风冷解决单柜最大50kW高密需求

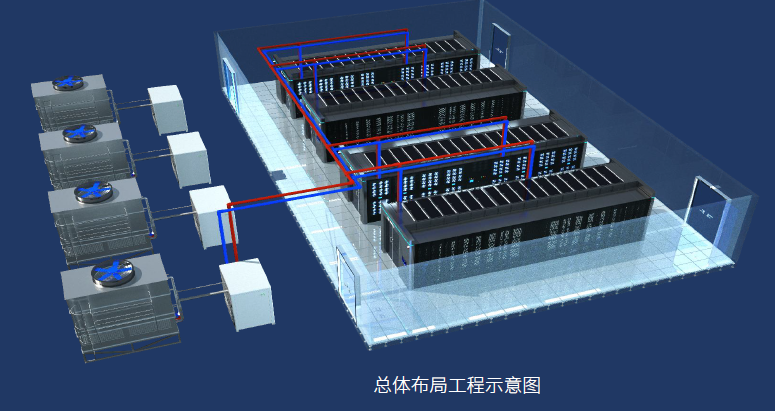

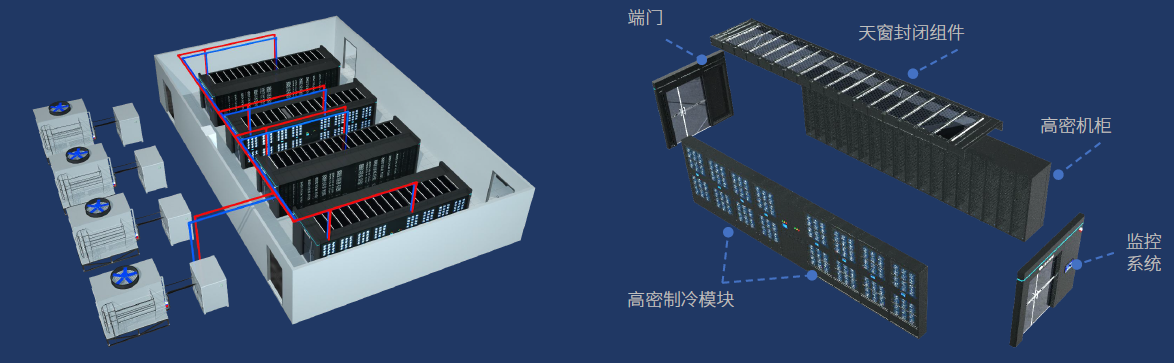

高密算力模块主要由配电系统、温控系统(多种冷源可选，磁悬浮/冷冻水)、机柜系统、热通道封闭系统及监控系统组成，覆盖15-50kW

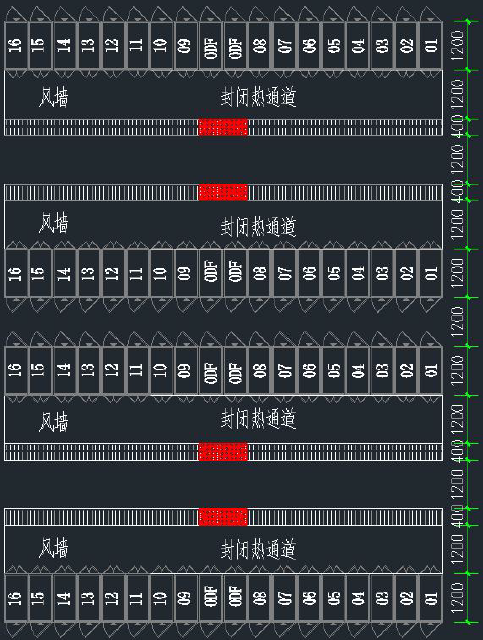

机房平面图
、
机房半柜高度温度云图
机房半柜高度速度云图

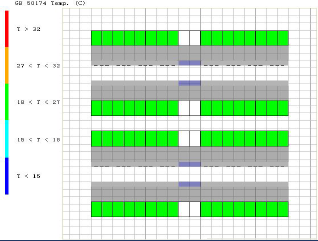

机房机柜热点分布示意图
| 整体性能参数 | |
| 尺寸规格 | 密封热通道（L×W×H）： L×3400/2800(W)×3400/2800(H)mm，L ≤ 15 m |
| IT机柜数量 | ≤ 25柜 |
| 电源制式 | 48V DC，2Ph+N+PE |
| 防护等级 | IP20 |
| 安装要求 | 净高≥2.8m，支持水泥地面/架空地板直接安装 |
| 机柜 | |
| 尺寸规格(mm) | 600mm(W)*1200mm(D)*2800/2300mm(H) |
| 可用空间 | 60/50U |
| 通孔率 | 前后门六角网孔门设计，通孔率≥ 76% |
| 温控 | |
| 制冷形式 | 氟系统/冷冻水 |
| 制冷量 | 68/50kW |
| 管控柜 | |
| 输入电源制式 | 380V，50/60Hz，3Ph+N+PE |
| 输入开关规格 | 125A/4P*2 |
| 模块化UPS | |
| 出入列方式 | 模块化UPS出列 |
| 容量 | 模块化UPS（200~600kVA） |
| 监控 | |
| 监控界面 | 近端21.5寸触摸屏、主页3D可视化界面、Web访问、手机APP |
| 设备＆环境监控 | 空调、配电、UPS、温湿度、漏水检测、烟雾探测、视频监控、电池监控 |
| 告警 | 短信告警、电话语音告警，声光报警、三色灯告警、消防联动 |
