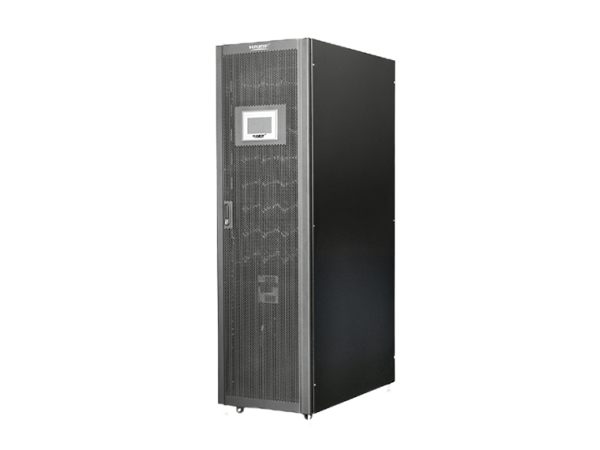

X7系列模块化UPS——20/30模块机柜系统
X7系列模块化UPS——40模块机柜系统
X7系列模块化UPS——50模块机柜系统
X7系列模块化UPS——60模块机柜系统
| 型号 | 系统 | X7-60 | X7-90 | X7-100 | X7-150 | X7-200 | X7-300 | |||
| 功率模块 | 20/30KVA | |||||||||
| 容量 | 系统容量 | 20-60KVA | 30-90KVA | 20~100KVA | 30-150KVA | 20-200KVA | 30-300KVA | |||
| 主路 | 接线方式 | 三相四线+接地 | ||||||||
| 额定电压 | 380/400/415VAC(线电压 | |||||||||
| 电压范围 | 208~478VAC | |||||||||
| 频率范围 | 40~70HZ | |||||||||
| 电流谐流 | ≤3%(100%非线性负载) | |||||||||
| 输入功率因素 | ≥0.99 | |||||||||
| 旁路 | 旁路范围 | 旁路保护电压上限+15%(可选+5%、+10%、+25%) | ||||||||
| 旁路保护电压下-45%(可选-20%.-30%) | ||||||||||
| 旁路烦率保护范围±10% | ||||||||||
| 电池 | 电池电压 | ±192Vdc~±240Vdc(32~40节可选 | ||||||||
| 充电电流 | UPS机柜 | 45Amax | 75Amax | 750Amax | ||||||
| 功率模块 | 15Amax | |||||||||
| 输出 | 接线方式 | 三相四线+接地 | ||||||||
| 额定电用 | 380/400/415VAC(线电压） | |||||||||
| 电压精度 | 50/60±02%)Hz | |||||||||
| 输出频率 | 市电模式 | 与输入同步；当市电烦率超出最大±10%(可设置±1%、±2%、±4%、±5%)时， 输出烦率50x(±0.2)Hz | ||||||||
| 电池模式 | 50/60±02%)Hz | |||||||||
| 峰值系数 | 3:01 | |||||||||
| 功率因素 | 0.9 | |||||||||
| 切换时间 | 市电模式转旁路模式：0ms(跟踪);市电模式转电池模式：0ms | |||||||||
| 过载能力 | 负载≤110%,60min,≤125%,维持10min,≤150%维持1min,≥150%立即关机 | |||||||||
| 输出电压失真 | ≤2%线性负载；≤5%非线性负载 | |||||||||
| 效率 | 0.92 | |||||||||
| 整机系统 | UPS机柜 | RS232.RS485.2个Intelliget Slot (智能卡插槽)、干接点 | ||||||||
| 使用环境 | 运行温度 | 0C~40℃ | ||||||||
| 存储温度 | 25℃~70℃ | |||||||||
| 相对湿度 | 0~95%(无凝喜) | |||||||||
| 海拔高度 | <1500m | |||||||||
| 重 量 (kg） | UPS系统柜 | 157 | 169 | 306 | ||||||
| 功率模块 | 33 | |||||||||
| 尺 寸 ( W x D x H )(mm) | UPS系统柜 | 600×840×1400 | 600×840×1400 | 600×1100×2000 | ||||||
| 功率模块 | 443×580x131 | |||||||||
| 执行标准 | 执行标准 | CEEN/IEC62040-2,EN/IEC62040-1-1,YD/T1095-2008 | ||||||||
| 型号 | 系统 | X7-120 X7-200 X7-400 | |||
| 功率模块 | 40KVA | ||||
| 容量 | 系统容量 | 40~120KVA 40~200KVA 40~400KVA | |||
| 接线方式 | 三相四线+接地 | ||||
| 主路 | 额定电压 | 380/400/415VAC(线电国 | |||
| 电压范围 | 208~478VAC | ||||
| 频率范围 | 40~70HZ | ||||
| 电流谐波 | ≤3%(100%非线性负载) | ||||
| 输入功率因素 | 20.99 | ||||
| 旁路 | 旁路范围 | 旁路保护电压上限+15%(可选+5%、+10%、+25%) | |||
| 旁路保护电压下-45%(可选-20%.-30%) | |||||
| 旁路烦率保护范围±10% | |||||
| 电池 | 电池电压 | ±180Vdc~±300Vdc(30~50节可选) | |||
| UPS机柜 | 45Amax | 75Amax | 750Amax | ||
| 充电电流 | 功率模块 | 15Amax | |||
| 接线方式 | 三相四线+接地 | ||||
| 额定电压 | 380/400/415VAC(线电压 | ||||
| 电压精度 | ±1% | ||||
| 输出 | 输出频率 | 市电模式 | 与输入同步；当市电烦率超出最大±10%(可设置±1%、±2%、±4%,±5%)时， 输出频率50x(±02)Hz | ||
| 电池模式 | 50/60±02%)Hz | ||||
| 峪值系数 | 3:01 | ||||
| 功率因素 | 0.9 | ||||
| 切换时间 | 市电模式转旁路模式：0ms(跟踪);市电模式转电池模式：0ms | ||||
| 过载能力 | 负载≤110%,60min,≤125%维持10min,≤150%维持1min,≥150%立即关机 | ||||
| 输出电压失真 | ≤2% 线性负载；≤5%非垅性负载 | ||||
| 效率 | 0.95 | ||||
| 整机系统 | UPS机柜 | RS232.RS485.2个Intelliget Slot(智能卡插槽)、干接点 | |||
| 使用环境 | 运行温度 | 0C~40℃ | |||
| 存储温度 | -25℃~70℃ | ||||
| 相对湿度 | 0~95%(无油声 | ||||
| 海拔高度 | <1500m | ||||
| 尺 寸 ( W x D x H )(mm) | UPS系统柜 | 600×840×1400 | 600×840×1400 | 600×1100×2000 | |
| 功率模块 | 443×580×131 | ||||
| 重量(kg） | UPS系统柜 | 157 | 169 | 306 | |
| 功率模块 | 33 | ||||
| 执行标准 | 执行标准 | CE,EN/IEC62040-2,EN/IEC62040-1-1,YD/T1095-2008 | |||
| 型号 | 系统 | X7-200 X7-300 X7-600 | ||
| 功率模块 | 50KVA | |||
| 容量 | 系统容量 | 50-200KVA 50-300KVA 50-600KVA | ||
| 接线方式 | 三相四线+接地 | |||
| 主路 | 额定电压 | 380/400/415VAC(线电压) | ||
| 电压范围 | ±25% | |||
| 频率范围 | 40~70HZ | |||
| 电流谐波 | ≤3%(100%线性负载） | |||
| 输入功率因素 | 0.99 | |||
| 旁路 | 旁路范围 | 旁路保护电压上限+15%(可选+5%、+10%、+25%) | ||
| 旁路保护电压下-45%(可选-20%.-30%) | ||||
| 旁路同步跟踪范围 | ±10% | |||
| 接线制式 | 三相五线 | |||
| Power Walking In | 支持 | |||
| 旁路反灌 | 支持 | |||
| 发电机接入 | 支持 | |||
| 电池 | 电池电压 | ±360Vdc~600Vdc(30~50节可选 | ||
| 接线方式 | 三相四线+接地 | |||
| 额定电压 | 380400/415VAC±1% | |||
| 输出 | 电压精度 | ±1% | ||
| 输出频率 | 市电模式 | 与输入同步；当市电烦率超出最大±10%(可设置±1%、±2%、±4%、±5%)时 输出烦率50x(±02)Hz | ||
| 电池模式 | 50/60±0.2%)Hz | |||
| 峰值系数 | 3:01 | |||
| 功率因素 | 0.9 | |||
| 切换时间 | 市电模式转旁路模式：0ms(跟踪);市电模式转电池模式：0ms | |||
| 过载能力 | 负载≤110%,60min,≤125%,维持10min,≤150%维持1min | |||
| 输出电压失真 | ≤2% 线性负载；≤4%非线性负载 | |||
| 效率 | ≥96.5% | |||
| 整机系统 | UPS机柜 | RS232、RS485、2个Intelliget Slot(智能卡插槽)、干接点 | ||
| 运行温度 | 0C~40℃ | |||
| 存储温度 | 25℃~70℃ | |||
| 使用环境 | 相对湿度 | 0~95%(无凝露) | ||
| 海拔高度 | <1500m | |||
| 噪音 | 70dB@1m | |||
| 尺 寸 ( W x D x H ) | UPS系统柜 | 600×850×2000 | 1200×850×2000 | |
| (mm) | 功率模块 | 440×620×130 | ||
| 重 量 ( k g ) | UPS系统柜 | 350 | 720 | |
| 功率模块 | 32 | |||
| 执行标准 | 执行标准 | CEENVIEC62040-2,EN/IEC62040-1-1YD/T2165-2010 | ||
| 型号 | 系统 | X7-120 X7-180 X7-240 | ||
| 功率模块 | 60KVA | |||
| 容量 | 系统容量 | 60-180KVA 60-180KVA 60-420KVA | ||
| 接线方式 | 三相四线+接地 | |||
| 主路 | 额定电压 | 380/400/415VAC(线电压） | ||
| 电压范围 | ±25% | |||
| 电流谐波 | ≤3%(100%线性负载) | |||
| 输入功率因素 | 0.99 | |||
| 电池电压 | ±168Vdc~240Wdc(可选) | |||
| 电池 | 最大电压 | ±240V(12V×40个) | ||
| 最小电压 | ±168V(12V×28个) | |||
| 接线方式 | 三相四线+接地 | |||
| 额定电压 | 380/400/415VAC(3PH+N) | |||
| 电压调节(稳态) | ≤±1%典型值(平衡负载)~≤±2%典型值(不平衡负载) | |||
| 标称频率 | 50/60Hz | |||
| 输出 | 频率范围(同步范国 | 46-54Hz/54-64Hz | ||
| 峰值系数 | 3:01 | |||
| 功率因素 | 0.9 | |||
| 切换时间 | 市电模式转旁路模式：0ms(跟踪);市电模式转电池模式：0ms | |||
| 过载能力 | 负载≤110%,60min,≤125%,维持10min,≤150%维持1min | |||
| 输出电压失真 | ≤1% THD 线性负载；≤3%THD 非域性负载 | |||
| 效率 | 96% | |||
| 整机系统 | UPS机柜 | RS232/USB | ||
| SNMP(可选择) | 电源管理支持SNMP管理与网络管理 | |||
| 使用环境 | 运行温度 | 0℃~40℃ | ||
| 相对湿度 | 0~95%(无凝露) | |||
| 海拔高度 | <1000m | |||
| 尺寸(WxDxH) | UPS系统柜 | 600×1100×1475 | 600×1100×1475 | 600×1100×2010 |
| mm) | 功率模块 | 438*750×130（3U） | ||
| 重量(kg | UPS系统柜 | 270 | 300 | 466 |
| 功率模块 | 44 | |||
| 执行标准 | 执行标准 | CE,EN//EC62040-2,EN/IEC62040-1-1,YD/T1095-2008 | ||
| 型号 | 系统 | X7-300 | X7-420 | X7-480 | X7-600 |
| 功率模块 | 60KVA | ||||
| 容量 | 系统容量 | 60-420KVA 60-600KVA | |||
| 接线方式 | 三相四线+接地 | ||||
| 主路 | 额定电压 | 380/400/415VAC(线电压） | |||
| 电压范围 | ±25% | ||||
| 电流谐波 | ≤3%(100%线性负载) | ||||
| 输入功率因素 | 0.99 | ||||
| 电池电压 | ±168Vdc~240Wdc(可选) | ||||
| 电池 | 最大电压 | ±240V(12V×40个) | |||
| 最小电压 | ±168V(12V×28个) | ||||
| 接线方式 | 三相四线+接地 | ||||
| 额定电压 | 380/400/415VAC(3PH+N) | ||||
| 电压调节(稳态) | ≤±1%典型值(平衡负载)~≤±2%典型值(不平衡负载) | ||||
| 标称频率 | 50/60Hz | ||||
| 输出 | 频率范围(同步范国 | 46-54Hz/54-64Hz | |||
| 峰值系数 | 3:01 | ||||
| 功率因素 | 0.9 | ||||
| 切换时间 | 市电模式转旁路模式：0ms(跟踪);市电模式转电池模式：0ms | ||||
| 过载能力 | 负载≤110%,60min,≤125%,维持10min,≤150%维持1min | ||||
| 输出电压失真 | ≤1% THD 线性负载；≤3%THD 非域性负载 | ||||
| 效率 | 96% | ||||
| 整机系统 | UPS机柜 | RS232/USB | |||
| SNMP(可选择) | 电源管理支持SNMP管理与网络管理 | ||||
| 使用环境 | 运行温度 | 0℃~40℃ | |||
| 相对湿度 | 0~95%(无凝露) | ||||
| 海拔高度 | <1000m | ||||
| 尺寸(WxDxH) | UPS系统柜 | 600x1100x2010 | 1200x1100×2010 | 1200×1100×2010 | 200x1100×2010 |
| （mm） | 功率模块 | 438*750×130(3U) | |||
| 重量(kg | UPS系统柜 | 510 | 888 | 932 | 1020 |
| 功率模块 | 44 | ||||
| 执行标准 | 执行标准 | CE,EN//EC62040-2,EN/IEC62040-1-1,YD/T1095-2008 | |||
