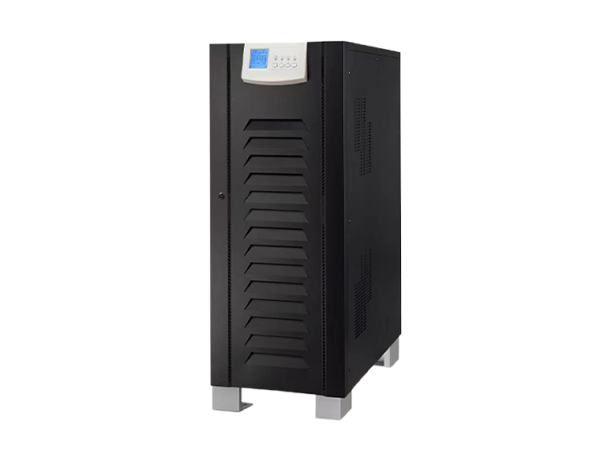

| 型 号 | X5-3310 | X5-3315 | X5-3320 | X5-3330 | X5-3340 | X5-3360 | X5-3380 | X5-33100 | X5-33120 | X5-33160 | ||
| 容量 | 额定功率 | 10kVA | 15kVA | 20kVA | 30kVA | 40kVA | 60kVA | 80kVA | 100kVA | 120kVA | 160kVA | |
| 有功功率 | 8kW | 12kW | 16kW | 24kW | 32kW | 48kW | 64kW | 80kW | 96kW | 128kW | ||
| 主路 | 喻入方式 | 三相+中性+PE | ||||||||||
| 额定交流输入 | 380/400/415;165~280(Ph-N) | |||||||||||
| 电压范围 | 285-485(Ph-Ph) | |||||||||||
| 额定频率 | 50/60Hz | |||||||||||
| 频率范围 | 50±5(±10%);60±5(±10% | |||||||||||
| 旁路 | 输入电压范围 | 176~264(Ph-N);304~456(Ph-Ph) | ||||||||||
| 频率眼踪范围 | 50±5(±10%);60±5(±10%) | |||||||||||
| 过载能力 | 150%~180%1h~300s;>180%300s | |||||||||||
| 输出 | 额定交流输出 | 220/230/240VAC | ||||||||||
| 稳压精度 | ±1% | |||||||||||
| 功率因数 | 0.8 | |||||||||||
| 总谐波电压失真度 | ≤2%(线性负载) | |||||||||||
| ≤4%(非线性负载 | ||||||||||||
| 市电电池转换时间 | 0ms | |||||||||||
| 同步范围 | ±1% | |||||||||||
| 进变题过载能力 | 110%10分钟；150%时60秒；>160%时200毫秒 | |||||||||||
| 输出 | 市电模式 | (50/60)±0.01HZ | ||||||||||
| 频率 | 电池模式 | 50/60)±0.01HZ | ||||||||||
| 效率 | 战性损式 | 89% | 90% | 91% | ||||||||
| 电池模式 | 90% | 91% | 92% | |||||||||
| N+X并联 | 井机数量 | 最多4台 | ||||||||||
| 电池配置 | 电池数量可调 | 12V,32节(29～32节可调) | ||||||||||
| 显示说明 | 3.5寸液品屏；7寸全彩触摸屏(选配 | |||||||||||
| 机器尺寸 | 深(mm | 656 | 656 | 821 | 975 | 975 | 1051 | |||||
| 高(mm) | 817 | 941 | 1159 | 1286 | 1326 | 1646 | ||||||
| 宽(mm) | 405 | 405 | 432 | 554 | 635 | 705 | ||||||
| 重量 | 净重(Kg | 118 | 120 | 145 | 193 | 278 | 365 | 471 | 573 | 650 | 760 | |
| 使用环境 | 温虚 | 0~55℃ | ||||||||||
| 湿度 | 0～95%无凝露 | |||||||||||
| 噪音(1m) | 100%负载时为70dB | |||||||||||
| 控制管理 | RS-232/可选USB | RS232,USB,RS485,干接点；1个用于通信卡的插槽，可容纳SNMP卡 | ||||||||||
| 保护功能 | 输出短路，输出过载，过温度，电池低电压，输出过欠压，风扇故障，防雷 | |||||||||||
| 符合标准 | 安规 EC/EN 62040-1-1,IEC/EN 60950-1 | |||||||||||
| 电磁兼容 | IEC/EN62040-2,IEC61000-4-2,IEC61000-4-3,IEC61000-4-4,IEC61000-4-5,IEC61000-4-6,IEC61000-4-8,EN5502 | |||||||||||
