X2系列UPS

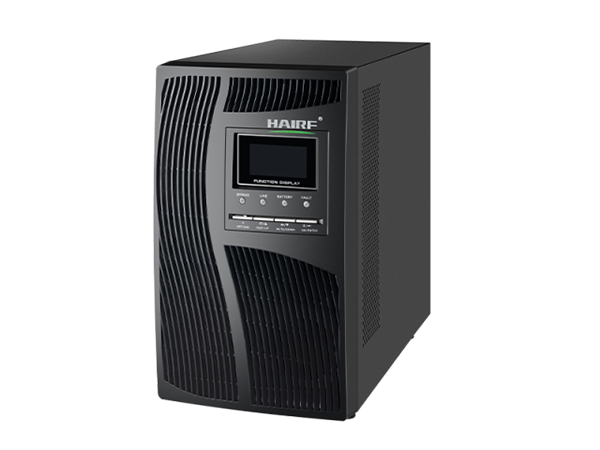

X2塔式
技术特点
1.新DSP数字控制技术，使UPS得性能更高，产品性能更稳定，品质更可靠
2.绿色环保，符合国家电子信息产品污染控制管理办法，产品在正常使用情况下不会对环境和人身造成伤害
3.有源输入功率因数校正（PFC）使输入功率因数高达0.99以上避免电网环境受到污染，达到节能和降低系统成本的目的
4.宽输入电压和频率范围即使在电力环境非常恶劣的地区也能稳定的工作在市电供电模式，减少了电池放电的次数，延长电池的使用寿命。
5.市电异常时，UPS转入电池供电的转换时间为零，有效保障负载运行的安全性和可靠性
6.负载功率因数为0.8适应目前多数用电设备的特性，提高机器的带载能力
7.频率自适应系统可以设置成固定的或是自动识别并适用50HZ/60HZ的电源系统，满足不同电源系统的要求
8.强大的智能插槽提供了丰富的可扩展功能，可选（USB卡 AS400卡 CMC监控卡 SNMP卡 RS485卡 EMD环境检测卡）
| 型号 | X2-1101(L) | X2-1102(L) | X2-1103(L) | X2-1106(L) | X2-1110(L) | ||||||
| 容量 | 1kVA/0.8kW | 2kVA/1.6kW | 3kVA/2.4kW | 6kVA/4.8kW | 10kVA/8kW | ||||||
| 输入 | |||||||||||
| 接线方式 | 单相接地 | ||||||||||
| 输入电压 | 200/208/220/230/240VAC | 208/220/230/240VAC | |||||||||
| 电压范围 | 110-300VAC于50%负载：160-280WAC于100%负载 | 110-300VAC于50%负载； | |||||||||
| 176-300VAC于100%负载 | |||||||||||
| 频率范围 | 40Hz~70Hz | 46~54Hz/56-64Hz | |||||||||
| 功率因数 | ≥0.99 | ||||||||||
| 输出 | |||||||||||
| 输出电压 | 200/208/220/230/240VAC | 208/220/230/240VAC | |||||||||
| 电压精度 | ±1% | ||||||||||
| 频率 | 同步校正范围 | 47Hz~53Hz/57Hz~63Hz 46~54Hz/56~64Hz | |||||||||
| 范围 | 电池模式 | 50Hz±0.25Hz/60Hz±0.3Hz | 50Hz/60Hz±0.1Hz | ||||||||
| 谐波失真度(THDU) | 53%(线性负载)56%(非线性负载) | 53%(线性负载)s5%(非线性负载) | |||||||||
| 峰值系数 | 3:01 | ||||||||||
| 过载能力 | 110%,1h后转旁路：125%,10min后转旁路：150%,1min后转旁路 | ||||||||||
| 切换 | 市电/电池 | 0ms | |||||||||
| 时间 | 逆变/旁路 | ≤4 ms(标准条件下) | 0ms | ||||||||
| 电池 | |||||||||||
| 标准机 | 节数 | 2 | 3 | 4 | 6 | 16 | 20 | 16 | 20 | ||
| 充电电流 | 1.0A(Max) | 2.0A±10%(Max) | |||||||||
| 电池类型 | 12V/7AH | ||||||||||
| 长效机 | 节数 | 2 | 3 | 4 | 6 | 6 | 8 | 16(16~20节可调) | |||
| 充电电流 | 1A/2A/4A/6A(可调整) | 1A/2A/4A/6A河调整，6A只适用于16颗电池 | |||||||||
| 电池类型 | 取决于申请商 | ||||||||||
| 效率 | |||||||||||
| 市电模式 | 88% | 89% | 90% | 92% | 93% | ||||||
| 电池模式 | 83% | 87% | 88% | 90% | 91% | ||||||
| 显示界面 | |||||||||||
| LCD/LED | 负载大小、电池容量、市电模式、电池模式、旁路模式、故障指示 | ||||||||||
| 控制管理 | |||||||||||
| 智能RS-232/USB | 支持Windows”2000/2003/XPVista/2008、Windows”7/8、Linux、Unix and MAC | ||||||||||
| 可选SNMP | 支持SNMP网络管理 | ||||||||||
| 使用环境 | |||||||||||
| 温度 | 0~40°℃ | ||||||||||
| 相对湿度 | 20-95% | 0-95% | |||||||||
| 噪音 | <50dB@1m | <55dB@1m | <58dB@1m | ||||||||
| 物理特征 | |||||||||||
| 标准机 | 尺寸：宽×深×高(mm） | 145×282×220 | 145X397X220 | 190X421X318 | 190X369X688 | 190X442X688 | |||||
| 净重(kg) | 8.7 | 15.7 | 24.6 | 61 | 74 | 66 | 76 | ||||
| 长效机 | 尺寸：宽×深×高(mm) | 145X282X220 | 145X397X220 | 190X369X318 | 190X442X318 | ||||||
| 净重(kg) | 3.9 | 4.1 | 6.9 | 7.4 | 12 | 16 | |||||
| 型号 | X2-3110L | X2-3115L | K2-3120L | X2-3130L | |||||
| 容量 | 10kVA/8kW | 15kVA/12kW | 20kVA/16kW | 30kVA/24kW | |||||
| 输入 | |||||||||
| 接线方式 | 三相四线 | ||||||||
| 额定电压 | 3×400VAC | ||||||||
| 电压范围 | 190-520 VAC(三相)*50%负载；305-520WAC(三相)*100%病载 | ||||||||
| 频率范围 | 46-54Hz/56-64Hz | ||||||||
| 功率因数 | ≥0.99 | ||||||||
| 输出 | |||||||||
| 输出电压 | 208/220/230/240VAC | ||||||||
| 电压精度 | ±1% | ||||||||
| 频率 | 同步校正范围 | 46-54Hz/56-64Hz | |||||||
| 范围 | 电池模式 | 50Hz±0.2Hz或60Hz±0.2Hz | |||||||
| 谐波失真度(THDU) | ≤3%(线性负载),≤5%(非线性负载) | ||||||||
| 峰值系数 | 3:1(最大) | ||||||||
| 过载能力 | 110%,1h后转旁路：125%,10min后转旁路：150%,1min后转旁路 | ||||||||
| 切换 | 市电/电池 | 0ms | |||||||
| 时间 | 逆变/旁路 | 0ms | |||||||
| 电池 | |||||||||
| 节数 | 16 | 20 | 16 | 20 | 16 | 20 | 16 | 20 | |
| 充电电流 | 1A/2A/4A/6A/12A可调 | ||||||||
| 电池类型 | 12V/9AH | ||||||||
| 效率 | |||||||||
| 市电/电池模式 | 91%/91% | 91%/91% | 93%/87% | 90%/88% | |||||
| 显示界面 | |||||||||
| LCD/LED | 系统状态、输 √/出电压，负载大小、电池容量、市电模式、电池模式、旁路模式、故障指示 | ||||||||
| 控制管理 | |||||||||
| 智能RS-232/USB | 支持Windows”2000/2003/XPVista/2008、Windows*7/8、Linux、Unix and MAC | ||||||||
| 可选SNMP | 支持SNMP网络管理 | ||||||||
| 使用环境 | |||||||||
| 温度 | 0~40*℃ | ||||||||
| 相对湿度 | 0~95%(无凝露) | ||||||||
| 噪音 | <60dB@1m | ||||||||
| 物理特征 | |||||||||
| 尺寸：室×深×高(mm） | 190X442X318 | 190X575X318 | 250X815X826 | ||||||
| 净重(kg) | 15 | 16 | 22 | 62 | |||||
| 型号 | X2-3310L | X2-3320L | X2-3330L | X2-3340L | |||
| 容量 | 10kVA/9kW | 20kVA/18kW | 30kVA/27kW | 40kVA /36kW | |||
| 输入 | |||||||
| 接线方式 | 三相四线 | ||||||
| 额定电压 | 3×380VAC(3ph+N+PE) | 3*400VAC(3ph+N) | |||||
| 电压范围 | 190 - 520VAC@50%负载：305 - 478VAC@负载 | ||||||
| 频率范围 | 46-54Hz/56-64Hz | ||||||
| 功率因数 | ≥0.99 | ||||||
| 输 出 | |||||||
| 输出电压 | 3×360*/380/400/415VAC(3PH+N) | ||||||
| 电压精度 | ±1% | ||||||
| 频率范围 | 同步校正范围 | 46-54Hz/56-64Hz | |||||
| 电池模式 | 50/60Hz±1% | ||||||
| 谐波失真度(THDU) | ≤2%THD(线性负载);55%THD(非线性负载); | ≤2%THD(线性负载);≤4%THD(非线性负载) | |||||
| 峰值系数 | 3:01 | ||||||
| 过载能力 | 市电模式 | 100-110%,10min:110-130%,1min;>130%1ms | |||||
| 电池模式 | 100-110%,30ms:110-130%,10ms;>130%1ms | ||||||
| 切换时间 | 0ms | ||||||
| 电池 | |||||||
| 节数 | 2016~20(可调) | 32-40(可调) | |||||
| 充电电流 | 4A | 1A/2N3N/4A±10%(可设置) | |||||
| 电池类型 | 取决于申请商 | ||||||
| 效率 | |||||||
| 市电模式 | ≥90.5% | ≥91.5% | ≥94% | ||||
| 电池模式 | ≥87% | ≥88% | ≥93.5% | ||||
| 显示界面 | |||||||
| LCD/LED UPS状态、负载容量、电池容量、输入/输出电压、放电时间和故障指示 | |||||||
| 控制管理 | |||||||
| 智能RS-232/USB | 支持Windows*2000/2003/XPMista/2008、Windows*7/8,Linux、Unix and MAC | ||||||
| 可选SNMP | 电源管理支持SNMP管理与网络管理 | ||||||
| 使用环境 | |||||||
| 温度 | 0-40℃ | ||||||
| 相对湿度 | 0-95%(无凝露) | ||||||
| 噪音 | 少于60dB@1m | 少于70dB@1m | 少于73dB@1m | ||||
| 物理特征 | |||||||
| 尺寸，宽×深×高(mm | 250X592X576 | 300X815X1010 | |||||
| 型号 | X2-3360L | X2-3380L | X2-33100L | ||
| 容量 | 60kVA/54kW | 80kVA/72kW | 100kVA/90kW | ||
| 输入 | |||||
| 接线方式 | 三相四线 | ||||
| 额定电压 | 3x400VAC(3ph+N+PE) | ||||
| 电压范围 | 190 - 520VAC@50%负载：305 - 478VAC@负载 | 208-478VAC(3相)@70%负载： | |||
| 305~478VAC(3相)100%负载 | |||||
| 频率范围 | 46~54Hz/56~64Hz | 40-70Hz | |||
| 功率因数 | ≥0.99 | ||||
| 输 出 | |||||
| 输出电压 | 3×380/400/415VAC(3PH+N) | ||||
| 电压精度 | ±1% | ||||
| 频率范围 | 同步校正范围 | 46~54Hz/56~64Hz | |||
| 电池模式 | 50/60Hz±1% | ||||
| 谐波失真度(THDU) | ≤2%THD(线性负载);54%THD(非线性负载) | ||||
| 峰值系数 | 3:01 | ||||
| 过载能力 | 市电模式 | 100-110%,10min;110-130%,1min;>130%1ms | 105-110%,1h;111-125%,10min | ||
| 126-150%.1min;>150%200ms | |||||
| 电池模式 | 100-110%,30ms;110-130%,10ms;>130%1ms | 105-110%,1h;111-125%,10min | |||
| 126-150%.1min;>150%200ms | |||||
| 切换时间 | 0ms | ||||
| 电池 | |||||
| 节数 | 3 2 ~ 4 0 ( 可 调 ) | 节数 | |||
| 充电电流 | 2A/4A/6A/8A±10%(可设置) | 24A | |||
| 电池类型 | 取决于申请商 | ||||
| 效率 | |||||
| 市电模式 | ≥94% | ||||
| 电池模式 | ≥93% | ||||
| 显示界面 | |||||
| LCD/LED 10英寸触摸式彩色液晶显示器 | |||||
| 控制管理 | |||||
| 智能RS-232/USB | 支持Windows2000/2003/XP/Vista/2008,Windows*7/8、Linux、Unix and MAC | ||||
| 可 选 S N M P | 支持SNMP网络管理 | ||||
| 使用环境 | |||||
| 温度 | 0-40℃ | ||||
| 相对湿度 | 0-95%(不结露) | ||||
| 噪音 | 少 于 7 0 d B @ 1 m | ||||
| 物理特征 | |||||
| 尺寸：宽×深×高(mm) | 360X790X1010 | 尺寸：宽×深×高(mm) | |||
| 净重(kg) | 108 | 113 | 199 | 净重(kg) | |
